Fustellatrice-Macchina ribobinatrice per taglio e taglio

Video sul funzionamento della macchina:

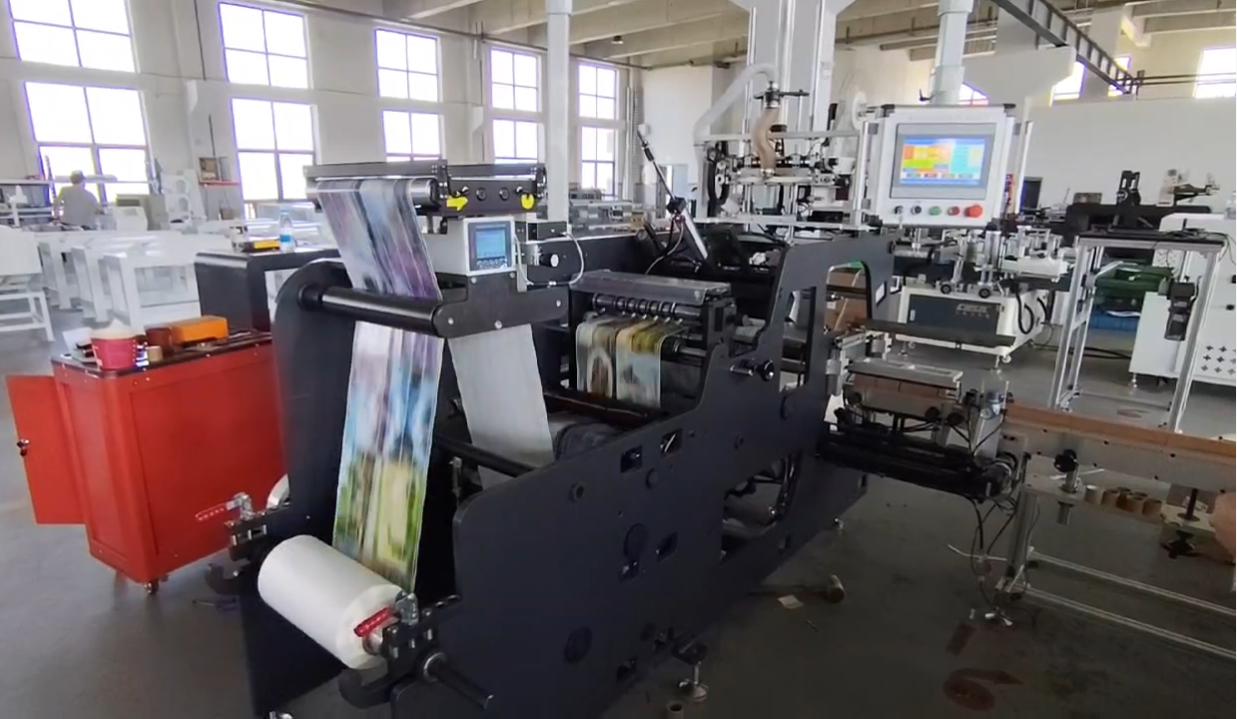

Introduzione alla macchina:

La fustellatrice-ribobinatrice e tagliatrice è un sistema avanzato di elaborazione a tre-assi progettato per la produzione automatizzata e ad alta-efficienza di etichette sensibili alla pressione-e materiali adesivi. Sviluppato per soddisfare le richieste del mercato globale, integra più processi-tra cui svolgimento, correzione, fustellatura-, rimozione degli scarti, taglio, riavvolgimento, etichettatura e gestione del prodotto finito-in un flusso di lavoro continuo e automatizzato. Adatta sia per il funzionamento in linea che offline, la macchina supporta anime di carta da 1 pollice a 3 pollici di diametro, offrendo precisione, flessibilità e affidabilità per le moderne applicazioni di conversione di etichette.



Caratteristiche e vantaggi principali:

1.Automazione completa: dallo svolgimento all'espulsione, riducendo la manodopera e aumentando la produttività.

2.Precisione ad alta-velocità: la guida del bordo a ultrasuoni + il controllo della tensione + la fustellatura idraulica-garantiscono la precisione sia in direzione assiale che radiale.

3. Design a cambio-rapido: l'unità di taglio-a cassetto-a stampo-e il sistema di taglio consentono cambi rapidi degli utensili e tempi di inattività minimi.

4. Durata: realizzato con materiali di alta-qualità e cuscinetti importati; viti e cilindri in acciaio legato-trattato con azoto.

5.Funzionamento flessibile: funziona in linea o offline; supporta un'ampia gamma di dimensioni e materiali principali.

6.-Facile da usare: interfaccia touchscreen con programmazione semplificata-i nuovi operatori possono imparare in meno di 30 minuti.



Parametro tecnico:

Modello	HYDC-570
Velocità massima	150 metri/minuto
MassimoFlarghezza eed	570 mm
Massima fustella-Larghezza di taglio	550 mm
Diametro massimo di svolgimento	1200 mm
Diametro massimo di riavvolgimento (fustellatura-)	200 mm
Diametro minimo del nucleo di taglio	25 mm
Diametro massimo del nucleo di taglio	76 mm
Diametro interno del nucleo della materia prima	76 mm
Alimentazione elettrica	380 V/50 Hz/3 HP
Fornitura d'aria	0,8 MPa, 1,5 m³/min
Dimensioni della macchina	4350×2200×2000mm
Peso della macchina	5,0 tonnellate



Componenti della macchina:

1. Sistema di svolgimento automatico
Responsabile del caricamento e dell'alimentazione automatica dei rotoli di materie prime nella linea di produzione, consentendo la fornitura continua di materiale e riducendo l'intervento manuale.

2. Sistema di guida-bordo automatico
Utilizza sensori a ultrasuoni per rilevare e correggere automaticamente la deviazione laterale del materiale in tempo reale-durante il funzionamento ad alta-velocità, garantendo che il materiale segua accuratamente il percorso preimpostato durante tutti i processi di taglio,-fustellatura e riavvolgimento, garantendo la precisione della fustellatura assiale-del prodotto finale.

3. Sistema di taglio a doppia-stazione-di taglio (opzionale)
Utilizza una tecnologia di azionamento idraulico ad alta-precisione per fornire un'uscita di pressione continua e stabile. Il sistema di smorzamento idraulico assorbe automaticamente urti e vibrazioni, prolungando significativamente la durata della lama fino al 40% ed eliminando efficacemente sbavature di etichette e sbavature di adesivo. Integrato con sensori di segni colorati e correzione-in tempo reale per una fustellatura precisa e registrata-. L'esclusivo design in stile cassetto-rivoluziona l'efficienza del cambio stampo-l'intera unità di fustellatura-può essere completamente estratta dal corpo macchina senza smontare il cilindro magnetico o ricalibrare.

4. Sistema di tensione
Applica una tensione precisa, stabile e regolabile al materiale in movimento durante l'intero processo (dallo svolgimento, attraverso le zone di fustellatura-e taglio, fino al riavvolgimento), mantenendo una tensione coordinata in tutte le sezioni. Ciò è fondamentale per garantire la precisione della registrazione della fustellatura radiale-e ottenere rotoli riavvolti stretti e precisi.

5. Sistema indipendente di smaltimento dei rifiuti
Questo sistema funziona in modo sincrono ad alta velocità con l'host di fustellatura-e la sezione di riavvolgimento, rimuovendo in modo efficiente gli scarti di matrice generati durante la fustellatura-. Previene la rottura o l'accumulo di rifiuti, evitando colli di bottiglia nell'intera linea di produzione e garantendo un funzionamento continuo.

6. Sistema di taglio
Consente agli operatori di regolare facilmente e rapidamente l'innesto delle lame superiore e inferiore (inclusi spazi e sovrapposizioni). L'intero sistema di taglio presenta un design modulare che può essere estratto nel suo insieme, rendendo il cambio della lama semplice ed efficiente. I portalame offrono un'estrema rigidità, garantendo l'assenza di vibrazioni o spostamenti durante il taglio, garantendo così la qualità del taglio.

7. Sistema di taglio
Alimentato da un motore passo-passo, taglia con precisione il nastro fustellato-e tagliato in lunghezze specifiche come richiesto dagli ordini dei clienti. Il sistema garantisce un posizionamento preciso del taglio-a-lunghezza con tagli netti e sezioni trasversali-prive di bave-.

8. Sistema di etichettatura
Azionato anche da un motore passo-passo, funziona con una fonte d'aria indipendente a pressione negativa. Il sistema controlla con precisione il prelievo e l'applicazione delle etichette finali, garantendo che siano attaccate ai rotoli finiti in modo rapido, piatto e preciso.

9. Sistema di inserimento del nucleo-
Inserisce automaticamente anime di carta o plastica di dimensioni specificate nel materiale riavvolto finito, fornendo supporto per i rotoli finiti e automatizzando il processo di riavvolgimento e carotaggio.

10. Sistema di espulsione del prodotto finito
Scarica automaticamente i rotoli finiti dall'albero principale della macchina e li trasporta in una posizione designata dopo che i processi di riavvolgimento e inserimento dell'anima-sono stati completati, finalizzando il ciclo di produzione.

11. Sistema di controllo elettrico
Fungendo da cervello della macchina, utilizza un processore industriale multi-core e un PLC ad alta-velocità con una velocità di esecuzione dei comandi estremamente rapida (inferiore o uguale a 0,08μs), consentendo una risposta a livello di millisecondi- e una sincronizzazione precisa di tutte le unità, tra cui fustellatura-, taglio e riavvolgimento. Dotato di un-touchscreen industriale a colori per la visualizzazione-in tempo reale dei dati di produzione e degli allarmi di guasto. La sua-interfaccia di programmazione intuitiva consente ai nuovi operatori di padroneggiare l'intero flusso di lavoro in 30 minuti.

12. Carrello di trasferimento con cilindro magnetico
Si tratta di uno strumento ausiliario dedicato utilizzato per il trasporto e la sostituzione sicuri e convenienti dei cilindri magnetici pesanti e di precisione all'interno dell'unità di fustellatura-, riducendo l'intensità della manodopera e proteggendo i componenti chiave da eventuali danni.



Acampi applicativi:

Etichette-sensibili alla pressione

Materiali di base stampati

Nastri e pellicole adesive

Imballaggio di prodotti industriali ed destinati all'esportazione

Etichette per imballaggi di liquidi

Qualsiasi materiale flessibile che richieda fustellatura-, taglio e riavvolgimento

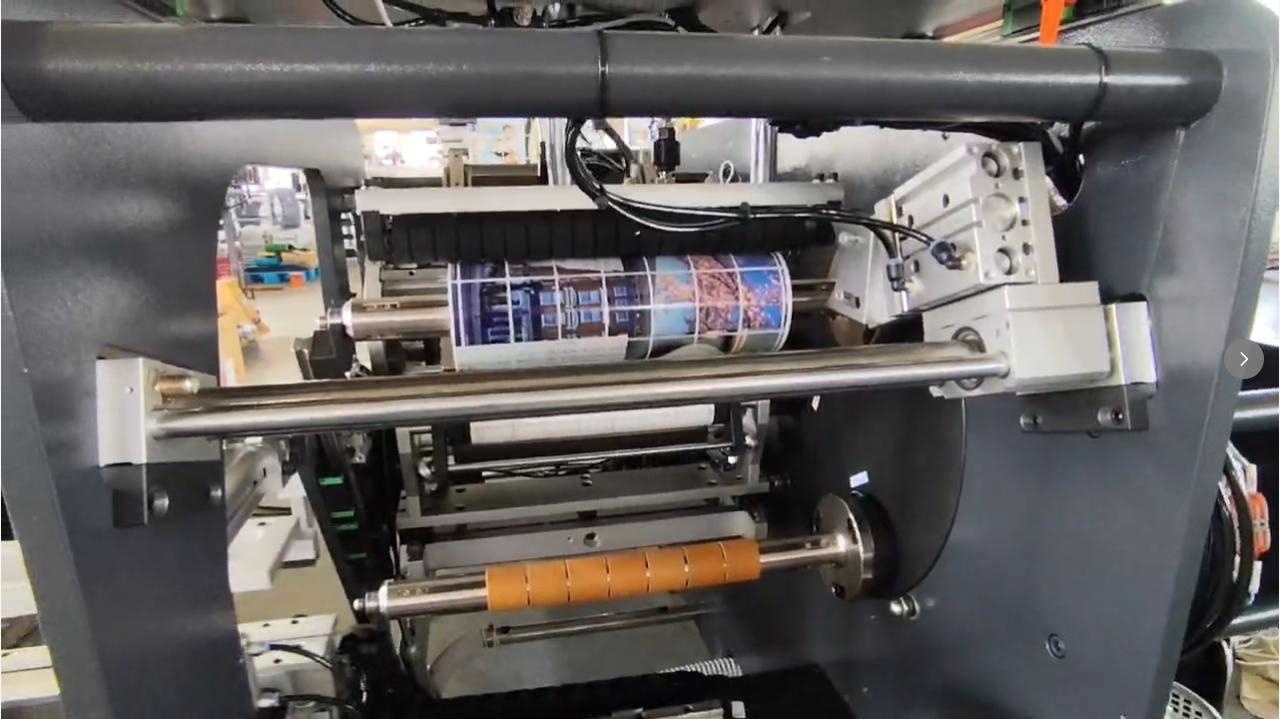

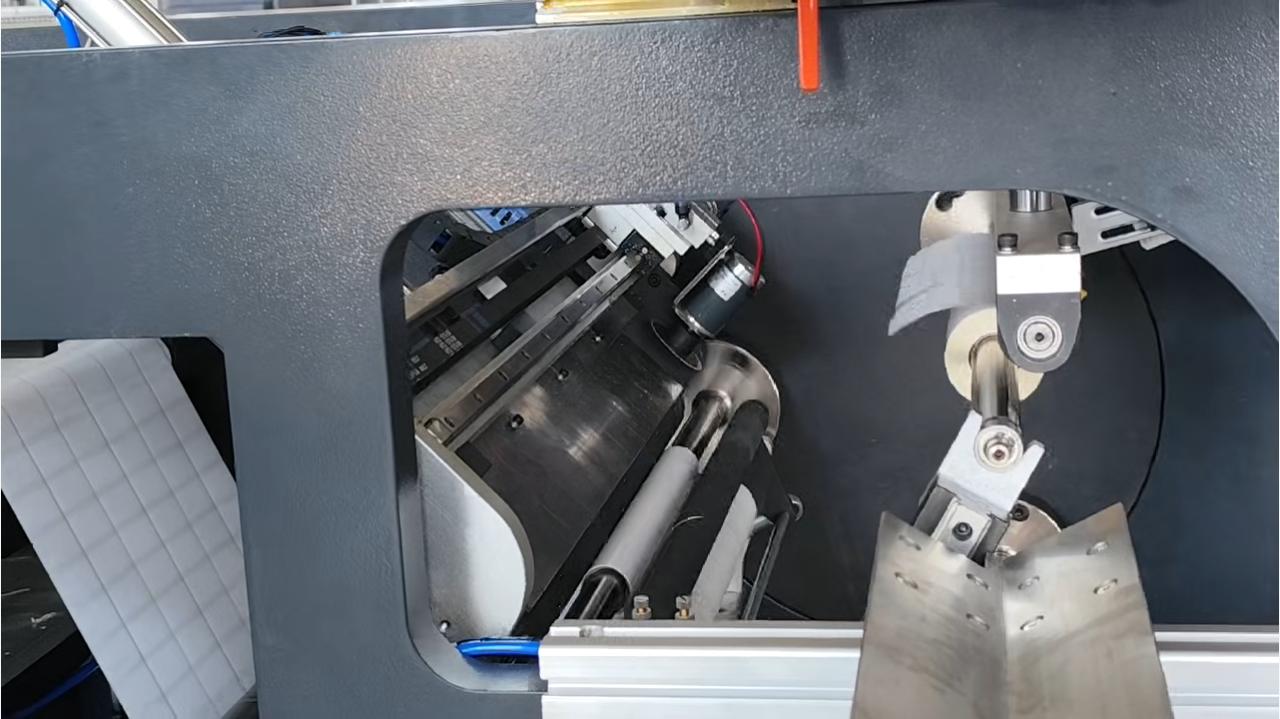

Foto del dettaglio:



Imballaggio e consegna:





Domande frequenti:

Q1: La macchina può funzionare sia in linea che offline?
R: Sì, è progettato per l'integrazione flessibile nelle linee esistenti o per il funzionamento autonomo.

D2: Come si previene il disallineamento durante il funzionamento-ad alta velocità?
R: Il sistema di guida del bordo-a ultrasuoni rileva e corregge la deviazione laterale in tempo reale.

Q3: Qual è il vantaggio del sistema di fustellatura a doppia-stazione-?
R: Consente una produzione continua con una rapida sostituzione dello stampo, aumentando la produzione e riducendo i tempi di fermo.

Q4: quali tipi di core sono supportati?
R: La macchina gestisce nuclei di carta da 25 mm (1 pollice) a 76 mm (3 pollici) di diametro.

Q5: È necessaria la formazione degli operatori?
R: L'interfaccia touchscreen intuitiva consente ai nuovi operatori di apprendere l'intero flusso di lavoro entro 30 minuti.

Q6:Come posso saperne di più sulla vostra azienda?

R: Lascia un messaggio sul sito web con il tuo indirizzo email o numero di telefono e il responsabile delle vendite ti invierà il catalogo via email- o ti chiamerà direttamente. Benvenuto anche a visitare la nostra azienda!

Q7:Come posso ottenere preventivi, campioni, produzione in serie?

R: Puoi contattarci immediatamente per comunicarci le tue esigenze e la tua comunicazione dettagliata per personalizzare la macchina appropriata corrispondente, in base alla situazione del preventivo.
